17dBi 2.6GHz टीडीडी एंटीना

सामान्य

पैरामीटर

आवृत्ति रेंज (मेगाहर्टज)

2300-2400(वाई1)

2500-2690(वाई1)

ध्रुवीकरण

±45

विद्युत डाउनटिल्ट (°)

2-12, लगातार समायोज्य

बिजली ग्राउंडिंग

डीसी ग्राउंडेड

अंशांकन और

विद्युतीय

पैरामीटर

अंशांकन पोर्ट और प्रत्येक एंटीना पोर्ट के बीच युग्मन कारक (डीबी)

-26±2

अधिकतम एम्प/चरण विचलन:

≤1.2/12°

वीएसडब्ल्यूआर:

≤1.5

बंदरगाहों के बीच सह-ध्रुवीकरण अलगाव (डीबी):

≥20@2T-6T, ≥25@7T-12T

पोर्ट्स के बीच क्रॉस-ध्रुवीकरण अलगाव (डीबी):

≥25

प्रति इनपुट औसत शक्ति (W)

≥150

विकिरण

पैरामीटर

आवृत्ति रेंज (मेगाहर्टज)

2300-2400(वाई1)

2500-2690(वाई1)

एक स्तंभ

क्षैतिज 3dB बीमचौड़ाई (°):

70±10

65±15

लाभ(डीबीआई):

16.2±0.8

16.5±0.8

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

6.8

6.0

क्रॉस पोलर अनुपात 0° (डीबी):

≥15

≥15

आगे से पीछे का अनुपात (डीबी):

≥24

≥24

प्रथम ऊपरी पार्श्व लोब दमन (डीबी)

≥15

≥15

    प्रसारण बीम

लाभ(डीबीआई):

16.2±0.8

16.5±0.8

±32.5° एसपीआर(%)

72±10

72±10

±60° एसपीआर(%)

≥90

≥90

सेक्टर किनारे पर ±60° लाभ रोल-ऑफ (डीबी)

12±6

12±6

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

6.8

6.0

आगे से पीछे का अनुपात (डीबी):

≥25

≥25

प्रथम ऊपरी पार्श्व लोब दमन (डीबी)

≥15

≥15

सर्विस बीम @ 0 डिग्री

लाभ(डीबी):

21.0±0.8

21.5±0.8

क्षैतिज 3dB बीमचौड़ाई (°):

18

17

क्षैतिज साइडलोब स्तर (°):

≤-12

≤-12

क्रॉस पोलर अनुपात 0° (डीबी):

≥18

≥18

आगे से पीछे का अनुपात (डीबी):

≥26

≥26

सर्विस बीम@ ±60deg

लाभ(डीबी):

18.0±0.5

18.5±0.5

क्षैतिज 3dB बीमचौड़ाई (°):

22

20

क्षैतिज साइडलोब स्तर (°):

≤0

≤0

एंटीना आयाम (मिमी):

1500×370x124

पैकिंग आयाम (मिमी):

1820×455×220

एंटीना नेट वजन/ब्रैकेट (किग्रा):

18.6/5.9

एंटीना सकल वजन (किलोग्राम):

28

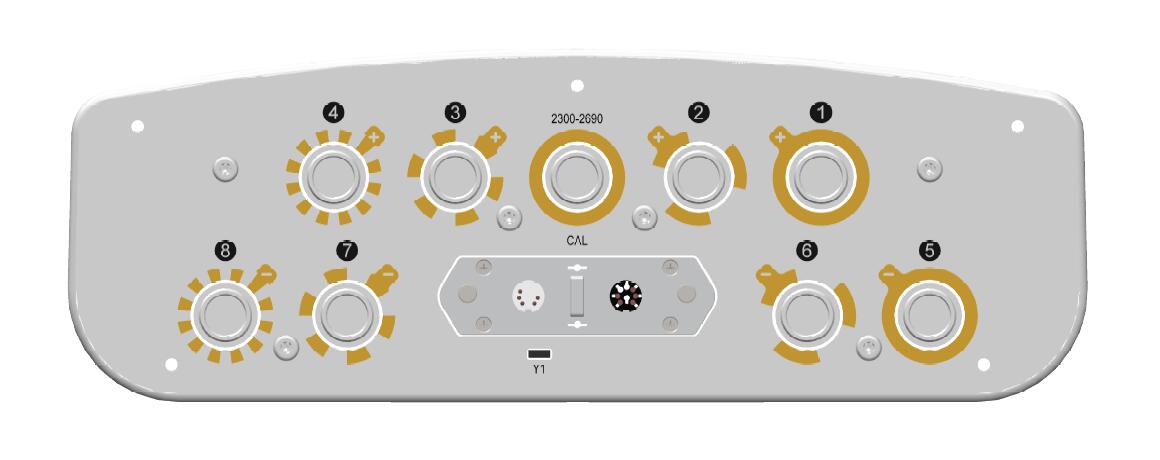

कनेक्ट प्रकार:

8+1(कैलोरी)4.3-10 मादा

हमें सामग्री मिली:

फाइबरग्लास

पाइप ओडी (मिमी):

50-114

माउंटिंग किट (शामिल):

बी ० ए.K.04.00069141, समायोज्य डाउनटिल्ट 0°-18°

नमी:

95%आरएच@+30℃

तापमान (℃):

-40～+70

पवन भार @150 किमी/घंटा (उत्तर):

ललाट/पार्श्व/पश्च:797/98/650

अधिकतम वायु वेग (किमी/घंटा)

200
