1LB3MB 65° 16/18dBi मल्टी-बैंड एंटीना
विद्युत विनिर्देश
आवृत्ति रेंज (मेगाहर्ट्ज): | 698-960(आर1) | 1710-2690(Y1,Y2,Y3) | ||||
698-806 | 806-880 | 880-960 | 1710-2170 | 2300-2490 | 2490-2690 | |
लाभ (डीबीआई): | 14.6±0.5 | 15.3±0.5 | 15.6±0.5 | 16.8±0.5 | 17.5±0.5 | 17.8±0.5 |
रिटर्न हानि (डीबी): | शशशश14 (वीएसडब्ल्यूआर<1.5) | |||||
ध्रुवीकरण: | ±45° | |||||
क्षैतिज 3dB बीमचौड़ाई (°): | 65 | 62 | 60 | 67 | 60 | 58 |
ऊर्ध्वाधर 3dB बीमचौड़ाई (°): | 11.0 | 10.0 | 9.3 | 6.0 | 4.8 | 4.3 |
विद्युत डाउनटिल्ट (°): | 0-10 स्वतंत्र रूप से निरंतर समायोज्य | |||||
दायाँ प्रकार: | कैस्केड एसआरईटी, एआईएसजी 2.0, अपग्रेड करने योग्य | |||||
1अनुसूचित जनजाति ऊपरी साइडलोब दमन (डीबी): | 15 | 15 | 15 | 15 | 15 | 15 |
आगे से पीछे का अनुपात 180±300(डीबी): | 22 | 23 | 24 | 25 | 25 | 25 |
क्रॉस पोलर अनुपात 0° (डीबी): | 15 | 15 | 15 | 15 | 15 | 15 |
इंट्राबैंड अलगाव (डीबी): | शशशश25 | शशशश25 | ||||
इंटरबैंड अलगाव (डीबी): | शशशश28 | |||||
प्रति पोर्ट अधिकतम पावर (W): | 250 | 200 | ||||
इंटरमॉड्यूलेशन आईएम3 (डीबीसी): | <-150 (2×43dBm) | |||||
प्रतिबाधा (ओम): | 50 | |||||
बिजली संरक्षण: | डीसी ग्राउंडेड | |||||

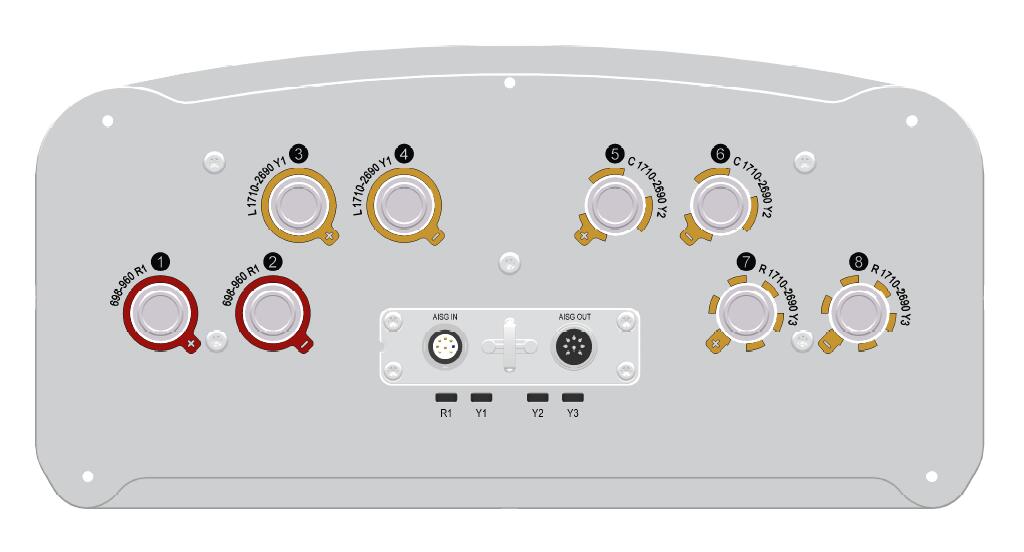

कनेक्टर प्रकार: | 8×4.3-10 महिला | |||||
यांत्रिक डेटा
एंटीना आयाम (मिमी): | 1995×396×190 |
पैकिंग आयाम (मिमी): | 2265×485×285 |
एंटीना नेट वजन/ब्रैकेट (किग्रा): | 28/5.9 |
एंटीना सकल वजन (किलोग्राम): | 40 |
हमें सामग्री मिली: | फाइबरग्लास |
पाइप ओडी (मिमी): | 50-115 |
माउंटिंग किट (शामिल): | बी ० ए.K.04.00069121, समायोज्य डाउनटिल्ट 0°-14° |
