1LB4MB 65° 12/12.5/13.5dBi+3.5GHz टीडीडी एंटीना

सामान्य

पैरामीटर

आवृत्ति रेंज (मेगाहर्ट्ज):

3300-3800(पी1)

ध्रुवीकरण:

±45°

विद्युतीय डाउनटिल्ट (°):

2-12, लगातार समायोज्य

कनेक्टर प्रकार:

1xएमक्यू5,1xएमक्यू4

अंशांकन और

विद्युतीय

पैरामीटर

अंशांकन पोर्ट और प्रत्येक एंटीना पोर्ट के बीच युग्मन कारक (डीबी):

-26±2

अधिकतम एम्प/चरण विचलन:

<1.2/ 12°

वीएसडब्ल्यूआर:

<1.5

प्रति पोर्ट अधिकतम पावर (W):

40

इंटरबैंड अलगाव (डीबी):

शशशश20

ध्रुवीकरण अलगाव (डीबी):

शशशश23

विकिरण

पैरामीटर

एक स्तंभ

क्षैतिज 3dB बीमचौड़ाई (°):

80±10

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

9.5

आगे से पीछे का अनुपात (डीबी):

23

लाभ (डीबीआई):

13.5±0.5

क्रॉस पोलर अनुपात (डीबी):

शशशश15 (0°)/शशशश8 (±60°)

प्रसारण बीम

क्षैतिज 3dB बीमचौड़ाई (°):

65±10

लाभ (डीबीआई):

15.0±0.5

आगे से पीछे का अनुपात (डीबी):

25

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

9.5

क्रॉस पोलर अनुपात (डीबी):

शशशश15 (0°)/शशशश8 (±60°)

1^{अनुसूचित जनजाति} ऊपरी साइडलोब दमन (डीबी):

शशशश14

सर्विस बीम @ 0 डिग्री

लाभ (डीबीआई):

17.0±0.5

क्षैतिज 3dB बीमचौड़ाई (°):

19

क्षैतिज साइडलोब स्तर (डीबी):

<-12

क्रॉस पोलर अनुपात (0°) (डीबी):

15

आगे से पीछे का अनुपात (डीबी):

25

सर्विस बीम@ 60 डिग्री

लाभ (डीबीआई):

14.5±0.5

क्षैतिज 3dB बीमचौड़ाई (°):

20

क्षैतिज साइडलोब स्तर (डीबी):

<-3

आवृत्ति रेंज (मेगाहर्ट्ज):

698-960(आर1)

1695-2690(Y1,Y2,Y3,Y4)

698-806

806-880

880-960

1695-2170

2300-2490

2490-2690

लाभ (डीबीआई):

11.0±0.6

11.0±0.5

11.3±0.8

11.3±0.6

12.5±0.5

13.0±0.5

रिटर्न हानि (डीबी):

शशशश14 (वीएसडब्ल्यूआर<1.5)

ध्रुवीकरण:

±45°

क्षैतिज 3dB बीमविड्थ (°):

68

65

60

72

69

67

ऊर्ध्वाधर 3dB बीमविड्थ (°):

28

26

24

24

21

19

विद्युत डाउनटिल्ट (°):

3 निश्चित

ध्रुवीकरण अलगाव (डीबी):

ध्रुवीकरण अलगाव (डीबी):

शशशश23

इंटरबैंड अलगाव (डीबी):

शशशश23

प्रति पोर्ट अधिकतम पावर (W):

250

200

इंटरमॉड्यूलेशन आईएम3 (डीबीसी):

<-150 (2×43dBm)

प्रतिबाधा (ओम):

50

बिजली संरक्षण:

डीसी ग्राउंडेड

कनेक्टर प्रकार:

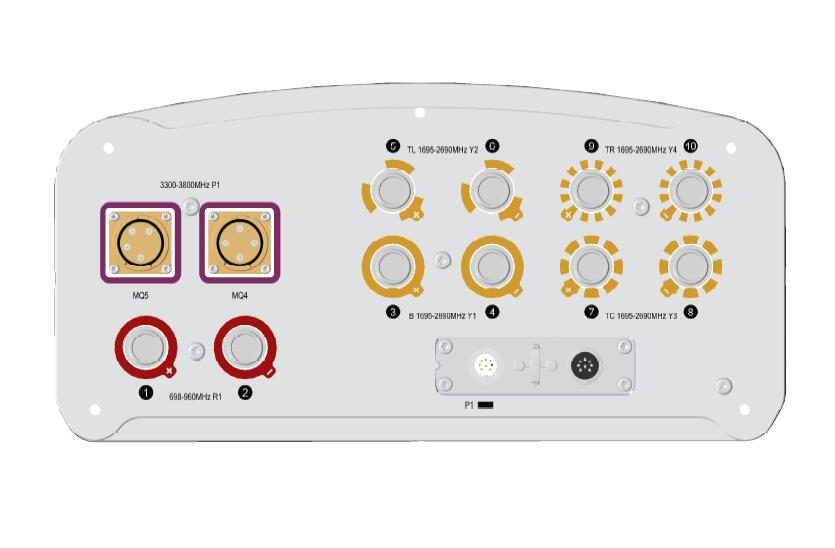

10x4.3-10 महिला

पैकिंग आयाम (मिमी):

1165×465×265

एंटीना नेट वजन/ब्रैकेट (किग्रा): (किग्रा):

16/5.9

एंटीना सकल वजन (किलोग्राम):

24.5

हमें सामग्री मिली:

फाइबरग्लास

पाइप ओडी (मिमी):

50-114

माउंटिंग किट (शामिल):

बी ० ए.K.04.00069161, समायोज्य डाउनटिल्ट 0°-14°
