2LB2MB 33°/32° 16.5/19.5dBi डुअल बीम एंटीना

698-806

806-880

880-960

1710-1880

1880-2170

2300-2690

लाभ (डीबीआई):

15.2±0.5

.±0.5

16.2±0.5

16.2±0.5

18.5±0.5

19.5±0.5

19.6±0.5

रिटर्न हानि (डीबी):

शशशश14 (वीएसडब्ल्यूआर<1.5)

ध्रुवीकरण:

±45°

क्षैतिज 3dB बीमविड्थ (°):

2×39

2×36

2×33

2×33

2×30

2×27

क्षैतिज बीम पॉइंटिंग (°):

-27, +27

-25, +25

-22, +22

-29, +29

-25, +25

-22, +22

ऊर्ध्वाधर 3dB बीमविड्थ (°):

15.6

14.2

13.2

6.6

5.9

4.8

विद्युत डाउनटिल्ट (°):

2-12 स्वतंत्र रूप से निरंतर समायोज्य

दायाँ प्रकार:

आरईटी कैस्केड एसआरईटी, एआईएसजी 2.0, अपग्रेड करने योग्य

1^{अनुसूचित जनजाति} ऊपरी साइडलोब दमन (डीबी):

15

15

15

14

14

14

आगे से पीछे का अनुपात @180±30°(डीबी):

25

25

25

25

25

25

बोरसाइट पर सीपीआर (डीबी):

15

15

15

15

15

15

ध्रुवीकरणों के बीच अलगाव (डीबी):

शशशश25

बीम के बीच अलगाव (डीबी):

शशशश16

शशशश16

प्रति पोर्ट अधिकतम पावर (W):

250

200

इंटरमॉड्यूलेशन आईएम3 (डीबीसी):

<-150 (2×43 डीबीएम)

प्रतिबाधा (ओम):

50

बिजली संरक्षण:

डीसी ग्राउंडेड

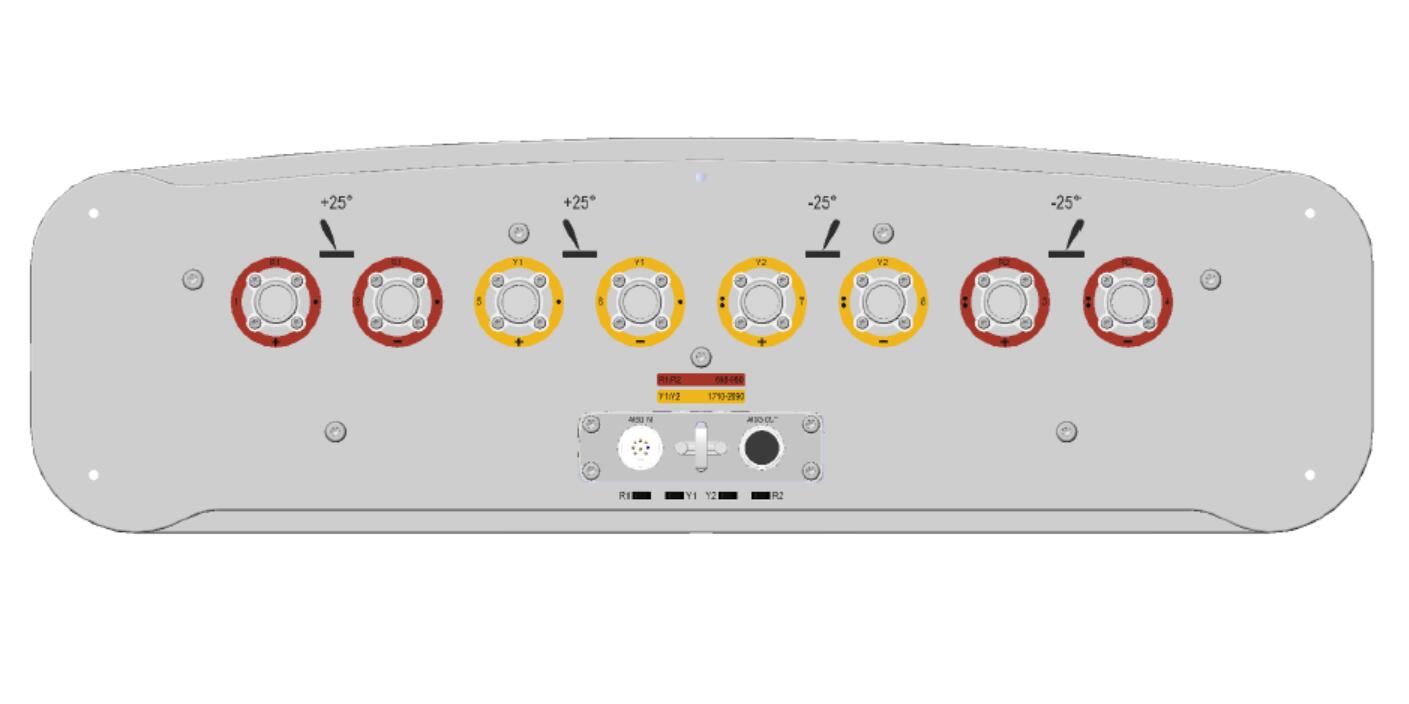

कनेक्टर प्रकार:

8×4.3-10 महिला

पैकिंग आयाम (मिमी):

 पैकिंग आयाम (मिमी):

1760×680×260

एंटीना नेट वजन/ब्रैकेट (किग्रा):

29/5.9

एंटीना सकल वजन (किलोग्राम):

40

हमें सामग्री मिली:

फाइबरग्लास

पाइप ओडी (मिमी):

50-115

माउंटिंग किट (शामिल):

बी ० ए.K.04.00069141, समायोज्य डाउनटिल्ट 0°-18°
