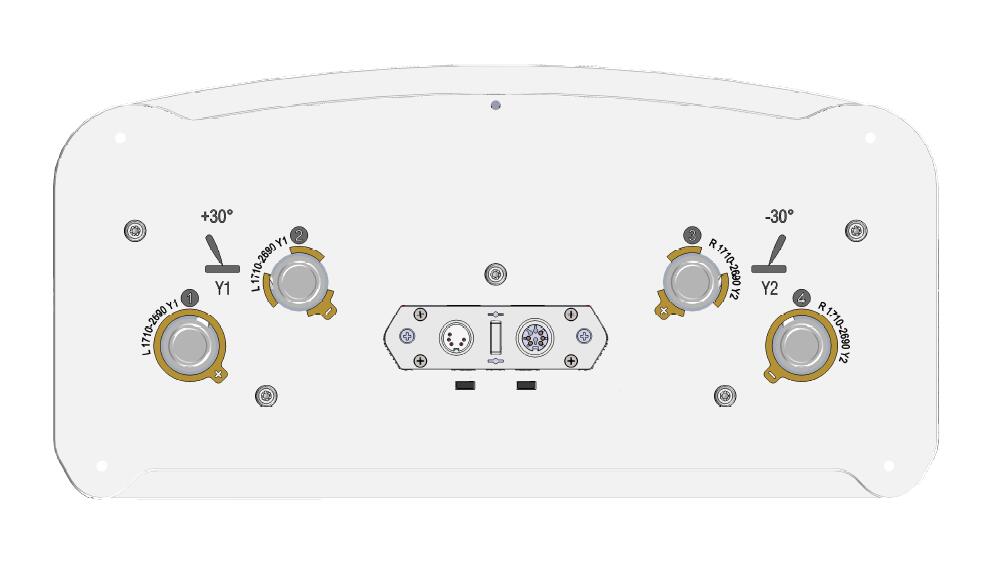

2MB 32° 20dBi डुअल बीम एंटीना
विद्युत विनिर्देश
आवृत्ति रेंज (मेगाहर्ट्ज): | 2×1710-2690(Y1,Y2) | ||||
1710-1880 | 1880-2025 | 2025-2170 | 2300-2500 | 2500-2690 | |
लाभ (डीबीआई): | 18.3±0.5 | 18.6±0.5 | 18.6±0.5 | 19.3±0.5 | 19.6±0.5 |
रिटर्न हानि (डीबी): | शशशश14(वीएसडब्ल्यूआर<1.5) | ||||
ध्रुवीकरण: | ±45° | ||||
क्षैतिज 3dB बीमचौड़ाई (°): | 41 | 39 | 37 | 31 | 29 |
क्षैतिज बीम पॉइंटिंग (°): | -31, +31 | -31, +31 | -31, +31 | -31, +31 | -32, +32 |
ऊर्ध्वाधर 3dBBeamwidth (°): | 8.2 | 7.4 | 7.1 | 6.2 | 5.7 |
विद्युत डाउनटिल्ट (°): | 2-12 स्वतंत्र रूप से निरंतर समायोज्य स्वतंत्र रूप से निरंतर समायोज्य | ||||
1अनुसूचित जनजातिऊपरी साइडलोब दमन(डीबी): | 15 | ||||
बोरसाइट पर सीपीआर (डीबी): | 18 | 18 | 18 | 18 | 18 |
आगे से पीछे का अनुपात (डीबी): | 28 | 28 | 26 | 25 | 25 |
ध्रुवीकरण अलगाव(डीबी) : | शशशश28 | ||||
इंटरबैंड अलगाव (डीबी): | शशशश25 | ||||
इंटरमॉड्यूलेशन आईएम3 (डीबीसी): | <-150 (2×43 डीबीएम) | ||||
प्रतिबाधा (ओम): | 50 | ||||
प्रति पोर्ट अधिकतम पावर (W): | 200 | ||||
बिजली संरक्षण: | डीसी ग्राउंडेड | ||||
कनेक्टर प्रकार: | 4×4.3-10 महिला | ||||
यांत्रिक डेटा
एंटीना आयाम (मिमी): | 1395×396×190 |
पैकिंग आयाम (मिमी): | 1655×480×280 |
एंटीना नेट वजन/ब्रैकेट (किग्रा): | 18/5.9 |
एंटीना सकल वजन (किलोग्राम): | 27.5 |
हमें सामग्री मिली: | फाइबरग्लास |
पाइप ओडी (मिमी): | 50-115 |
माउंटिंग किट (शामिल): | बी ० ए.K.04.00069131, समायोज्य डाउनटिल्ट 0°-16° |
