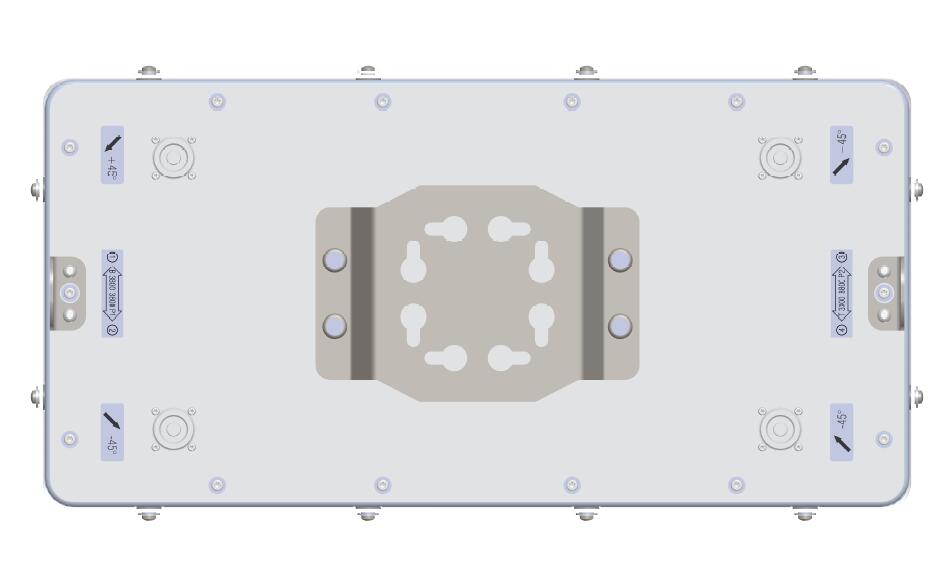

2MB 3300-3800MHz 50° 10dBi स्टेडियम एंटीना

लाभ (डीबीआई):

9.5±0.5

रिटर्न हानि (डीबी):

शशशश14 (वीएसडब्ल्यूआर<1.5)

ध्रुवीकरण:

±45°

3dB(j=0⁰)क्षैतिज बीमचौड़ाई (°):

45±5

20dB(j=0⁰)क्षैतिज बीमचौड़ाई (°):

80±12

3dB(j=90⁰)वर्टिकल बीमविड्थ (°):

45±5

20dB(j=90⁰)वर्टिकल बीमविड्थ (°):

80±12

क्षैतिज साइडलोब दमन (डीबी):

18 (टाइप)

ऊर्ध्वाधर साइडलोब दमन (डीबी):

18 (टाइप)

विद्युत डाउनटिल्ट (°):

0 निश्चित

180±30 पर आगे से पीछे का अनुपात⁰ (डीबी):

25

बोरसाइट पर सीपीआर (डीबी):

18

आइसोलेशन पोर्ट से पोर्ट (डीबी):

25

इंटरमॉड्यूलेशन आईएम3 (डीबीसी):

<-150 (2×43 डीबीएम)

प्रति पोर्ट अधिकतम पावर (W):

100

प्रतिबाधा (ओम):

50

बिजली संरक्षण:

डीसी ग्राउंडेड

कनेक्टर प्रकार:

4×7/16 शोर महिला

पैकिंग आयाम (मिमी):

902×367×175

एंटीना नेट वजन/ब्रैकेट (किग्रा):

8/4

एंटीना सकल वजन (किलोग्राम):

13

हमें सामग्री मिली:

एएसए, यूवी प्रतिरोधी

पाइप ओडी (मिमी):

70-114

माउंटिंग किट (शामिल):

बीए.के.04.00069041,

क्षैतिज समायोजन ±40°

ऊर्ध्वाधर समायोज्य ±25°
