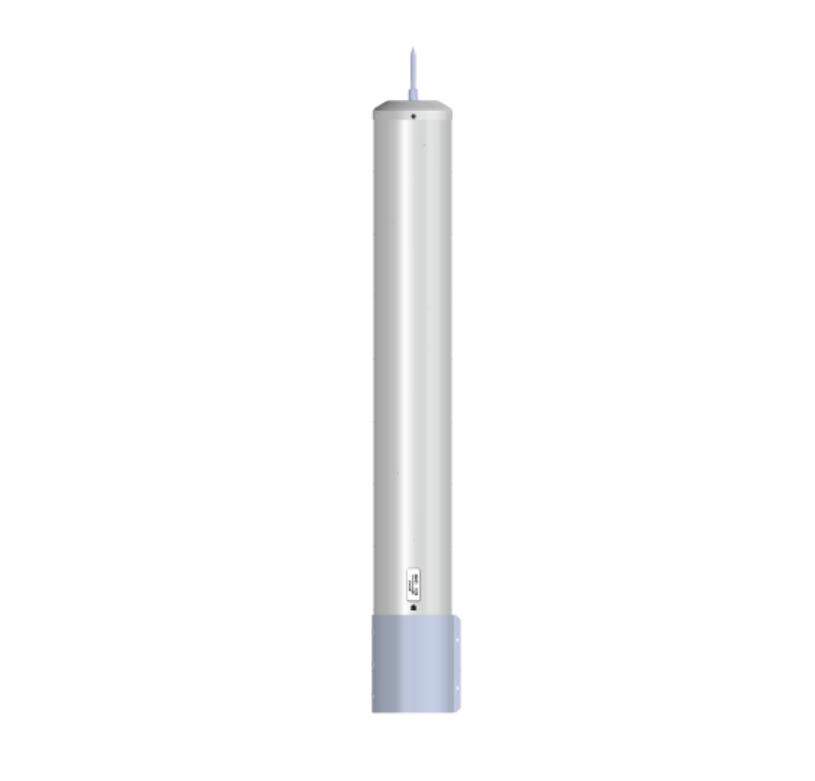

3×2HB 65°14dBi ट्यूब एंटीना

3300-3400

3500-3600

3700-3800

लाभ (डीबीआई):

तल

13.6±0.5

13.8±0.5

14.0±0.5

शीर्ष

13.2±0.5

13.4±0.5

13.6±0.5

रिटर्न हानि (डीबी):

शशशश14 (वीएसडब्ल्यूआर<1.5)

ध्रुवीकरण:

±45°

क्षैतिज 3dB बीमचौड़ाई (°):

66

63

60

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

13.5

13.0

12.5

विद्युत डाउनटिल्ट (°):

2-12 स्वतंत्र रूप से निरंतर समायोज्य,

प्रति सेक्टर दो प्रणालियाँ एक ही मोटर द्वारा नियंत्रित।

आरईटी प्रकार:

आरईटी कैस्केड एसआरईटी, एआईएसजी 2.0, अपग्रेड करने योग्य

1^{अनुसूचित जनजाति} ऊपरी साइडलोब दमन (डीबी):

15

15

15

आगे से पीछे का अनुपात (डीबी):

शशशश23

शशशश23

शशशश23

क्रॉस पोलर अनुपात 0° (डीबी):

शशशश15

शशशश15

शशशश15

आइसोलेशन पोर्ट से पोर्ट (डीबी):

शशशश25

इंटरमॉड्यूलेशन आईएम3 (डीबीसी):

<-150(2×43 डीबीएम)

प्रति पोर्ट अधिकतम पावर (W):

150

प्रतिबाधा (ओम):

50

बिजली संरक्षण:

डीसी ग्राउंडेड

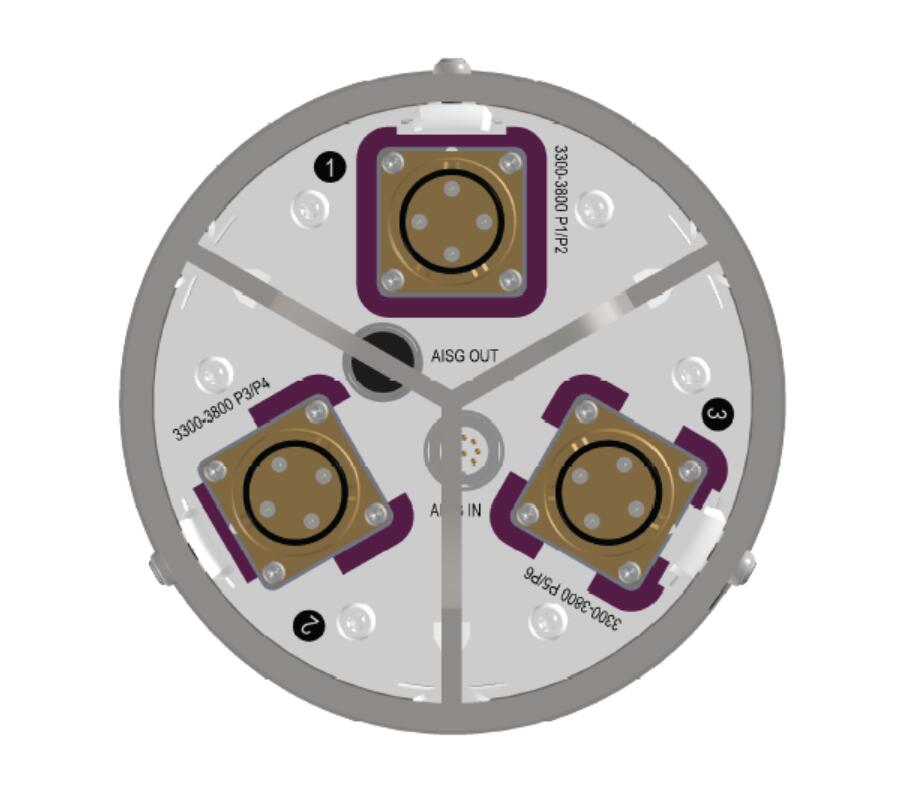

कनेक्टर प्रकार:

 3×एमक्यू4 पुरुष

पैकिंग आयाम (मिमी):

1395(लंबाई)×265(चौड़ाई)×270(ऊंचाई)

एंटीना नेट वजन (किग्रा):

13

एंटीना सकल वजन (किलोग्राम):

16

हमें सामग्री मिली:

फाइबरग्लास

माउंटिंग किट (शामिल):

निकला हुआ किनारा घुड़सवार
