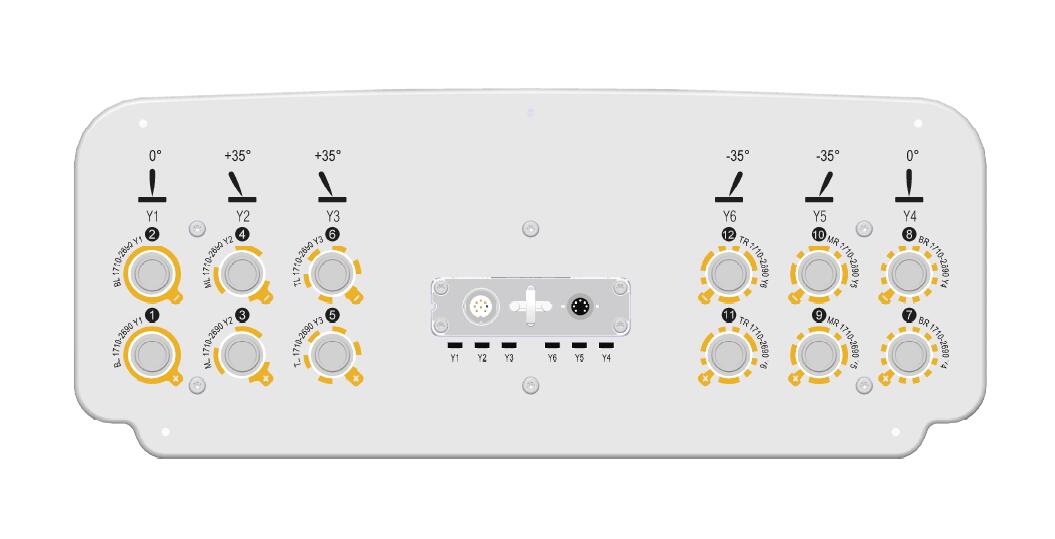

4T4R 2×3MB 22°20dBi ट्रिपल बीम एंटीना

1710-2690(Y2,Y3)

1710-2170

2300-2500

2500-2690

सभी बीम झुकावों द्वारा औसत लाभ (डीबीआई):

तल

18.4±0.7

19.6±0.6

19.6±0.5

शीर्ष

18±0.7

19.1±0.6

19.2±0.5

क्षैतिज 3dB बीमचौड़ाई (°):

30±3

23±2

22±2

क्षैतिज बीम पॉइंटिंग (°):

+35

+35

+35

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

10.5±1

8±0.7

7.8±0.5

1^{अनुसूचित जनजाति} ऊपरी साइडलोब दमन (डीबी):

17

16

16

आगे से पीछे का अनुपात (डीबी):

28

28

28

बोरसाइट पर सीपीआर (डीबी):

25

27

28

1710-2690(Y1,Y4)

1710-2170

2300-2500

2500-2690

सभी बीम झुकावों द्वारा औसत लाभ (डीबीआई):

18.2±0.7

19.5±0.5

19.5±0.5

क्षैतिज 3dB बीमविड्थ (°):

33±3

25±2

25±2

क्षैतिज बीम पॉइंटिंग (°):

0

0

0

ऊर्ध्वाधर 3dB बीमविड्थ (°):

10.3±1.1

8±0.7

7.8±0.5

1^{अनुसूचित जनजाति} ऊपरी साइडलोब दमन (डीबी):

13

13

15

आगे से पीछे का अनुपात (डीबी):

26

29

30

बोरसाइट पर सीपीआर (डीबी):

24

23

26

1710-2690(Y5,Y6)

1710-2170

2300-2500

2500-2690

सभी बीम झुकावों द्वारा औसत लाभ (डीबीआई):

तल

18.3±0.7

19.3±0.6

19.4±0.5

शीर्ष

18±0.7

19±0.6

19.1±0.5

क्षैतिज 3dB बीमचौड़ाई (°):

30±3

23±2

22±2

क्षैतिज बीम पॉइंटिंग (°):

-35

-35

-35

ऊर्ध्वाधर 3dB बीमचौड़ाई (°):

10.5±1.1

8±0.7

7.9±0.5

1^{अनुसूचित जनजाति} ऊपरी साइडलोब दमन (डीबी):

17

18

16

आगे से पीछे का अनुपात (डीबी):

28

28

28

बोरसाइट पर सीपीआर (डीबी):

26

25

27

1710-2690(Y1,Y2,Y3,Y4,Y5,Y6)

1710-2170

2300-2500

2500-2690

रिटर्न हानि (डीबी):

शशशश14 (वीएसडब्ल्यूआर<1.5)

ध्रुवीकरण (°):

±45

विद्युत डाउनटिल्ट (°):

2-12

अलगाव (डीबी):

शशशश25

प्रति पोर्ट अधिकतम पावर (W):

200

एंटीना के लिए कुल शक्ति (W):

1000

इंटरमॉड्यूलेशन आईएम3 (डीबीसी):

<-150 (2×43dBm)

प्रतिबाधा (ओम):

50

बिजली संरक्षण:

डीसी ग्राउंडेड

कनेक्टर प्रकार:

12×4.3-10 महिला

पैकिंग आयाम (मिमी):

2890×580×285

एंटीना नेट वजन/ब्रैकेट (किग्रा):

42.5/5.7

एंटीना सकल वजन (किलोग्राम):

55

हमें सामग्री मिली:

फाइबरग्लास

पाइप ओडी (मिमी):

70-115

माउंटिंग किट (शामिल):

बी ० ए.K.04.00069471 ，एडजस्टेबल डाउनटिल्ट

0°-8°(0°-8° 1° चरणों में)
